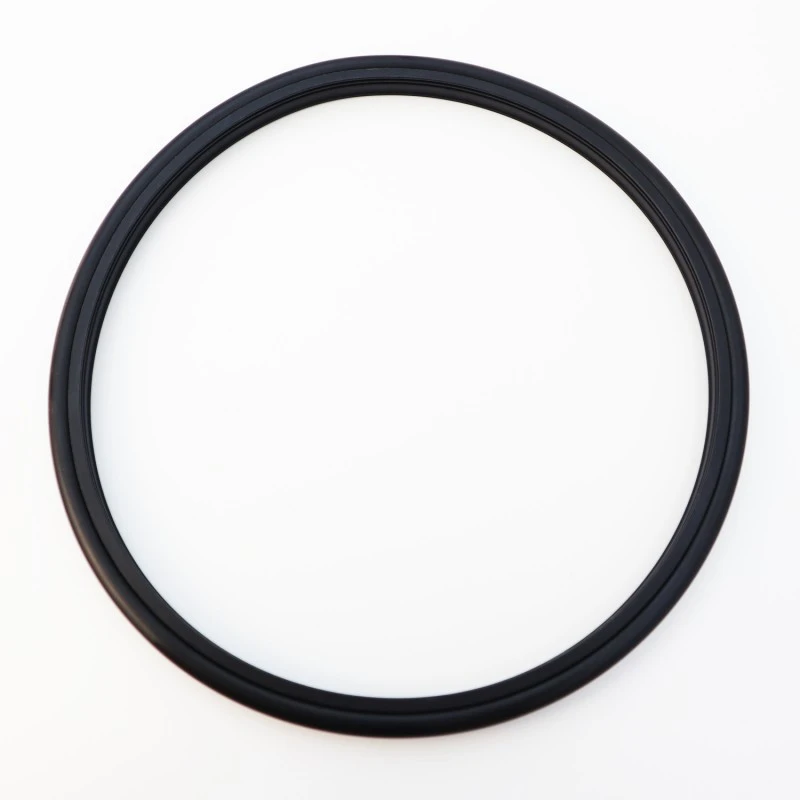

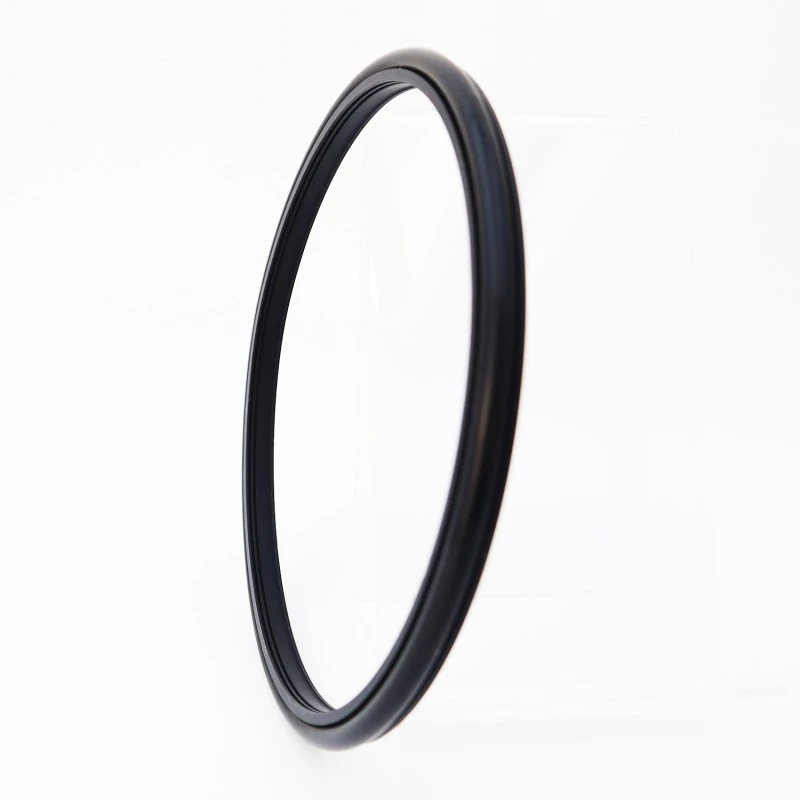

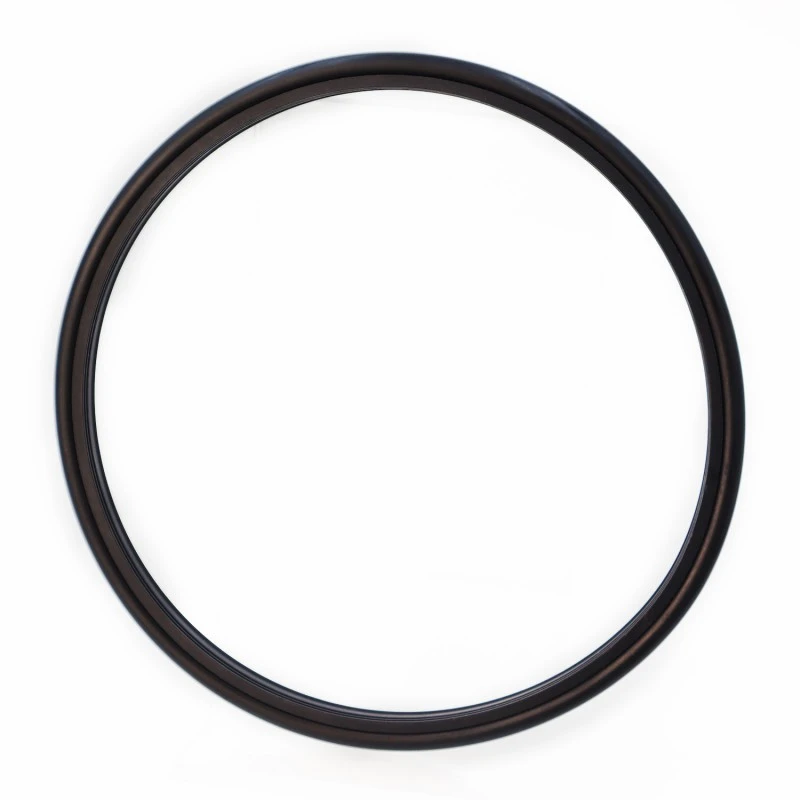

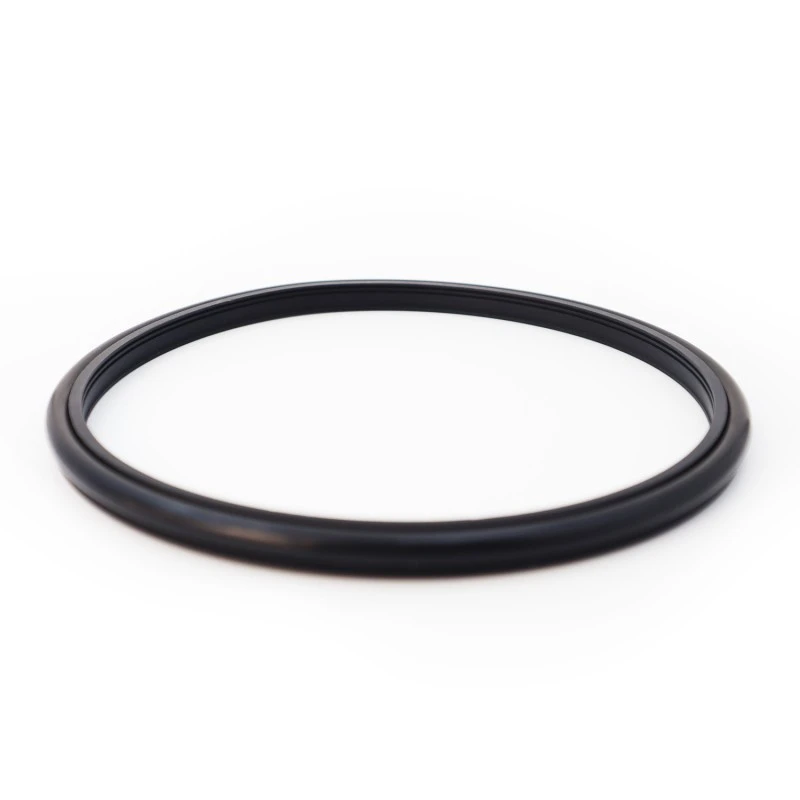

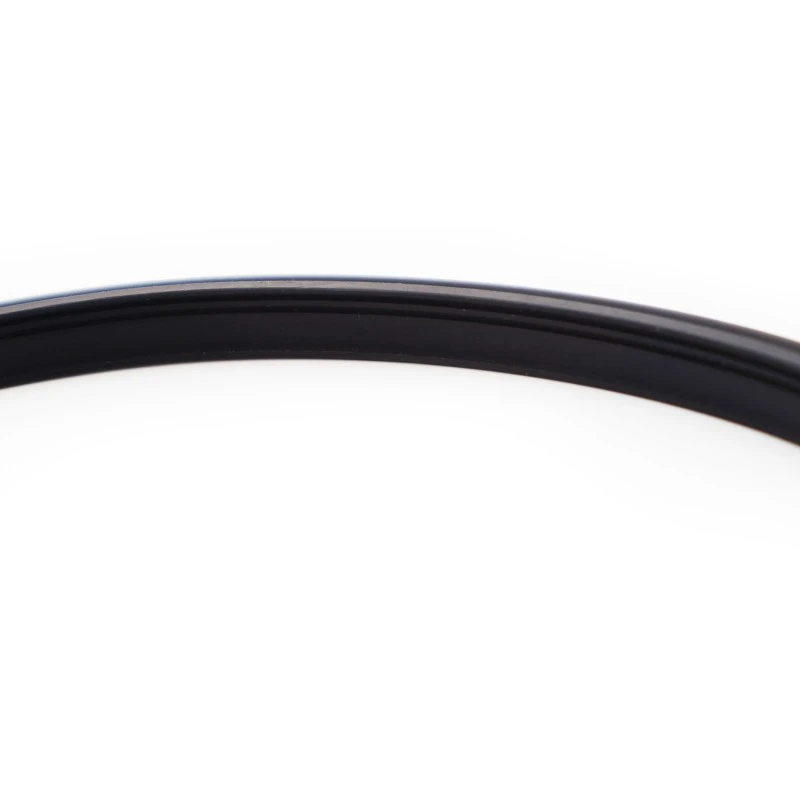

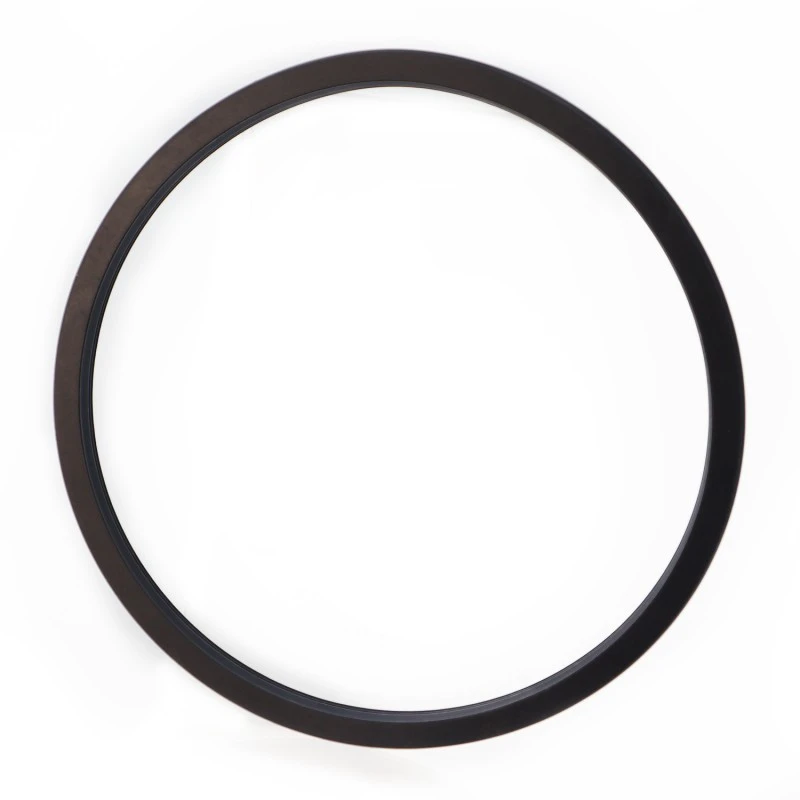

Segel Poros untuk Bubur Semen Bertekanan Tinggi: Masa pakai tinggi, gesekan rendah, kinerja penyegelan luar biasa, desain kompak, dan kemudahan pemasangan, penggunaan, dan pemeliharaan. Bibir penyegelan khusus dan desain ketebalan yang dioptimalkan memberikan penyegelan yang baik bahkan di media yang keras seperti bubur semen. Bila digunakan untuk menyegel media yang menyerupai lumpur, kami merekomendasikan pelumasan gemuk di antara dua (atau lebih) segel.
Kondisi pengoperasian yang berlaku (nilai pembatas tidak boleh terjadi secara bersamaan)
|
Tekanan/MPa |
Suhu / °C |
Kecepatan / m/s |
Sedang |
|
|
Gerakan bolak-balik |
Gerakan rotasi |
|||
|
≤100 |
-35~+100 (dengan cincin-O NBR yang serasi) |
≤6 |
≤2 |
Air, lumpur, minyak mentah, minyak hidrolik, emulsi |
|
-20~+200 (dengan FKM O-ring yang cocok) |
||||
Jika Anda menghadapi pertanyaan atau keadaan darurat selama penggunaan produk Anda, Anda dapat menghubungi Ruichen kapan saja. Kami menyediakan hotline konsultasi teknis 7 x 24 jam untuk penanganan masalah teknis yang mendesak.
Jika terjadi kebocoran segel, keausan yang tidak normal, atau kegagalan kinerja apa pun, tim dukungan teknis kami akan segera memulai proses respons melalui panggilan telepon atau email. Kami dapat memberi Anda penilaian awal dan solusi melalui diagnosis video jarak jauh, analisis gambar, dan metode lainnya. Untuk masalah yang kompleks, kami berjanji untuk memberikan laporan analisis awal dalam waktu 48 jam, dan jika perlu, mengirim teknisi ke lokasi untuk memberikan dukungan teknis, dan bersama-sama menyelidiki masalah tersebut dengan Anda hingga masalah tersebut benar-benar terpecahkan.
Pemilihan bahan
1. Bahan O-ring yang sesuai antara lain: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororubber (FKM), dll.
2. Bahan cincin penyegel: Bahan standar PTFE4, bahan opsional lainnya termasuk PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, dll.
Contoh Pemesanan
Model pemesanan RC2061-80*91.7*7.6-PTFE4-R01 Model - Diameter Poros * Diameter Alur * Lebar Alur - Kode Bahan

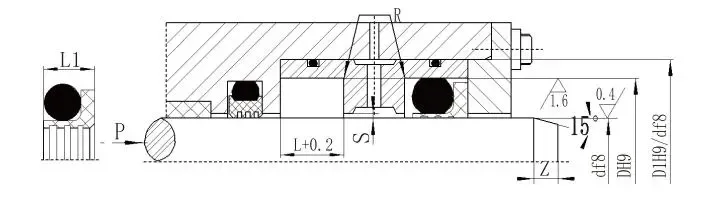

(a) Struktur terbuka

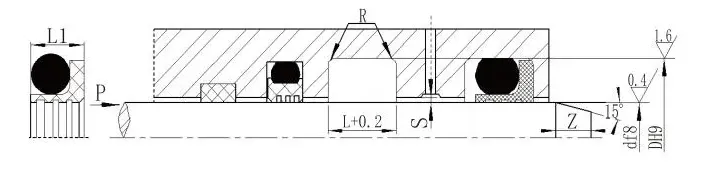

(b) Struktur tertutup
Spesifikasi (ukuran apa pun dalam rentang yang ditentukan tersedia)
|
Kisaran diameter poros Tipe standar d f8 RC2061 |
Kisaran diameter poros Tipe beban berat d f8 RC2061-Z |
Diameter alur DH9 |
Lebar alur L+0,2 |
Lebar segel L1 |
Sudut membulat Maks |
Jarak bebas radial Smaks |
Talang Zmin |
Diameter kawat cincin-O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
hari+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
hari+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
hari+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
hari+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
hari+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Catatan: 1. Untuk diameter poros ≤ 30mm, disarankan menggunakan desain alur terbuka.
2. Bila digunakan untuk segel putar, direkomendasikan kekerasan permukaan HRC ≥ 58 untuk poros berputar.
3. Untuk tekanan yang lebih besar dari 30MPa, disarankan menggunakan H8/8 untuk celah ekstrusi.
